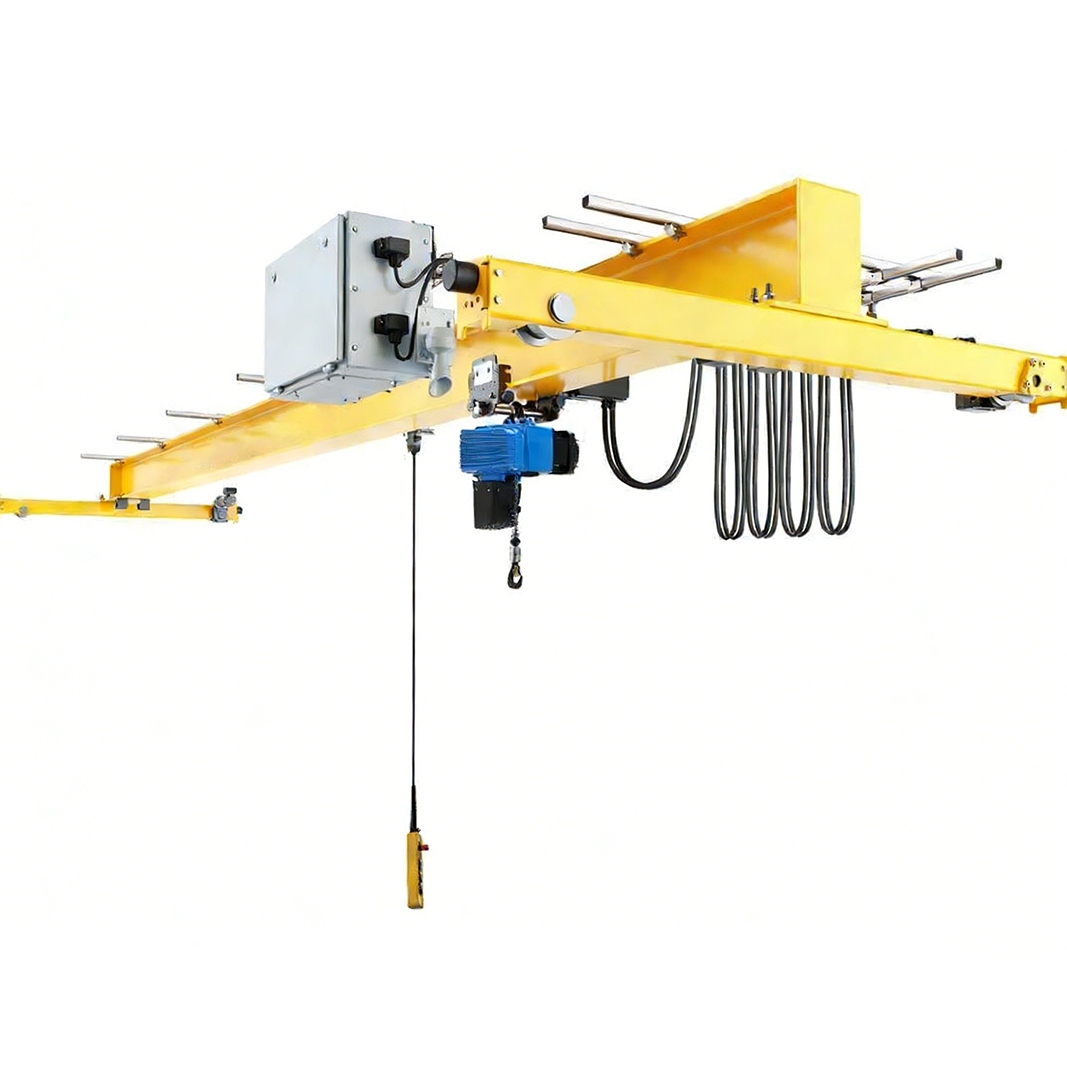

LX 型電動單梁懸掛起重機是按國家標準 JB/T2603-2008《電動單梁懸掛起重機》設計制造的輕小型起重設備，與 CD1/MD1 型電動葫蘆配套使用，形成有軌運行的起重系統。其核心特點是懸掛安裝在廠房頂部軌道上，完全不占用地面空間，特別適合空間受限的廠房和倉庫。工作級別 A3-A5 (輕 - 中級)，起重量 0.5-10 噸，跨度 3-16 米，是中小型車間理想的物料搬運設備。

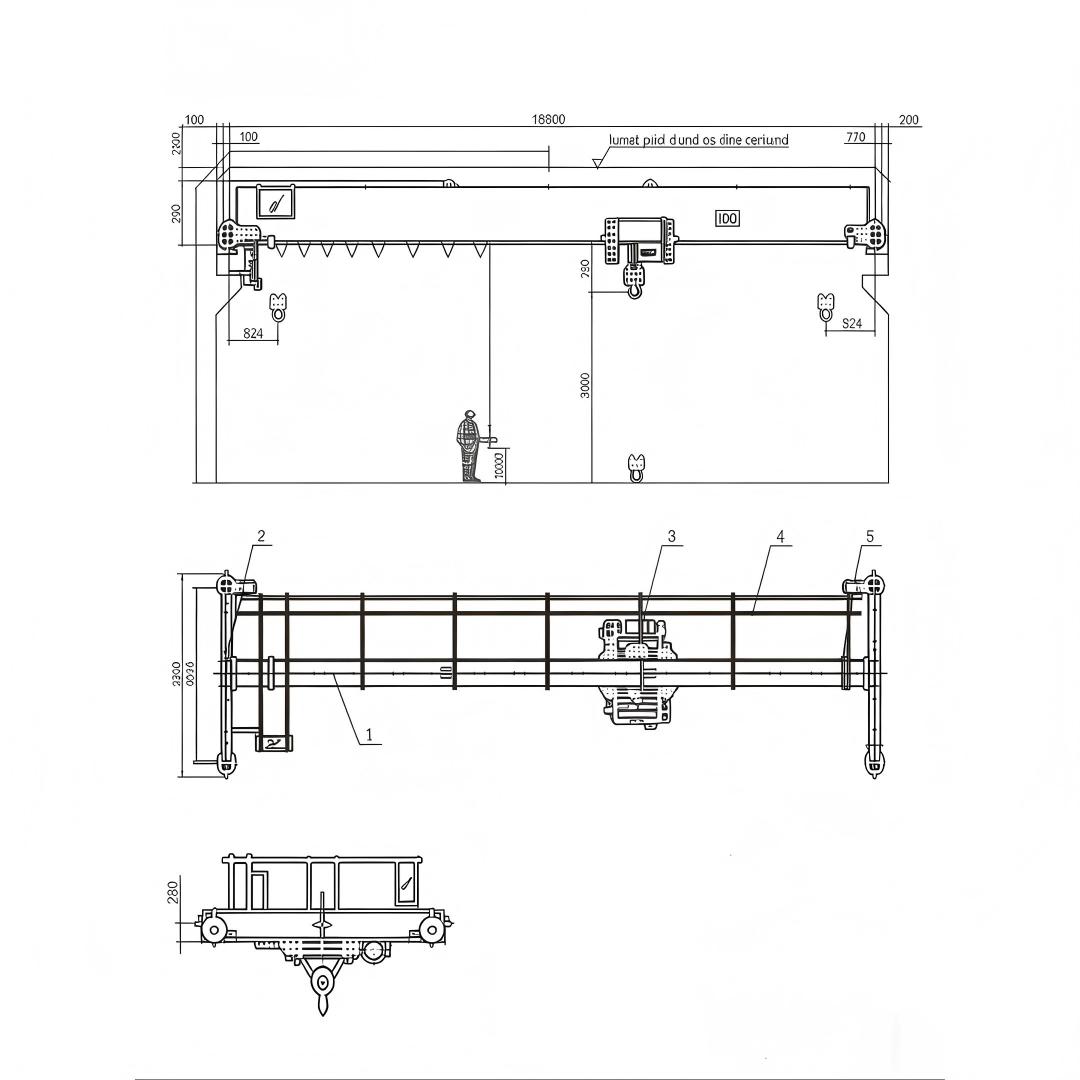

單主梁結構：小噸位 (≤2 噸) 采用工字鋼 + 槽鋼組合，大噸位 (≥3 噸) 采用鋼板壓制成型的箱型梁，兼具強度與輕量化

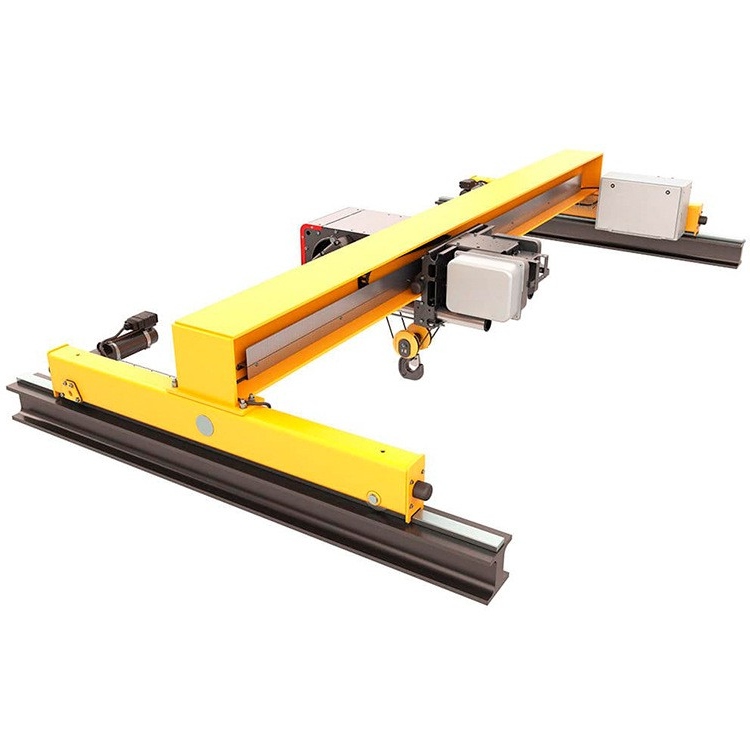

端梁組件：由槽鋼或鋼板焊接而成，與主梁采用銷軸連接 (小跨度) 或焊接固定 (大跨度)

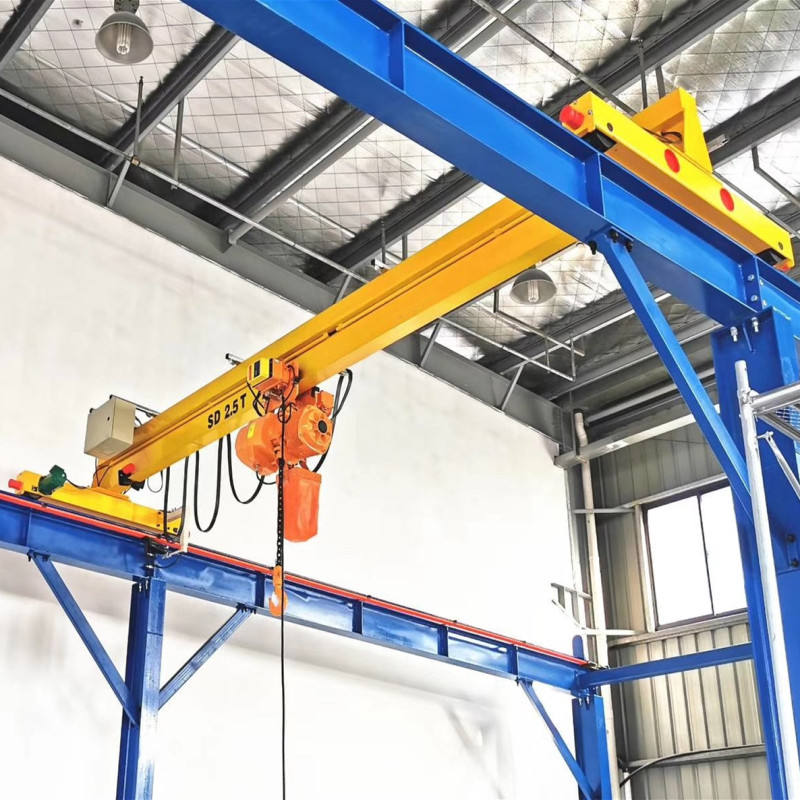

懸掛裝置：通過車輪組直接懸掛在廠房頂部的工字鋼軌道上，車輪與軌道間隙 3-5mm，確保運行平穩
標配 CD1 (單速) 或 MD1 (雙速) 鋼絲繩電動葫蘆，集成電機、減速器、卷筒和制動器
電動葫蘆沿主梁下翼緣軌道橫向移動，實現物料精準定位
雙速型：主速 8m/min，慢速 0.8m/min，滿足精密裝配需求
大車運行：端梁兩側車輪沿廠房軌道縱向移動 (20-30m/min)
小車運行：電動葫蘆在主梁下翼緣橫向移動 (20-30m/min)
驅動采用錐形轉子制動電機，斷電即停，安全可靠
采用 "三合一" 驅動系統 (電機 + 減速器 + 制動器)，結構緊湊，維護簡便
大車移動：大車運行機構驅動端梁沿廠房軌道縱向移動 (X 軸)
小車移動：電動葫蘆沿主梁橫向移動 (Y 軸)
物料升降：電動葫蘆電機驅動卷筒收放鋼絲繩，實現吊鉤垂直起降 (Z 軸)
通過三向協同，實現物料在廠房?jī)?nèi)任意位置的精準吊運
地面遙控：標配便攜式遙控器，操作半徑≥30 米，視野開闊，操作靈活
手柄控制：帶線手柄操作，適用于固定區域作業
三機構 (起升、大車、小車) 獨立控制，可單獨或聯動運行，操作簡單直觀
空間利用率高
結構輕量，安裝簡便
經濟高效
安全可靠
機械制造：零部件裝配、生產線內物料轉運、設備檢修
電子 / 輕工：精密儀器搬運、小件物料輸送、流水線作業
倉庫物流：貨物堆垛、分揀，尤其適合輕型貨物 (≤10 噸)
小型水電站 / 泵房：設備安裝與維護
汽車維修：中小型汽車零部件吊裝、發動機維修
食品 / 醫藥：生產線間物料轉移、倉儲物流 (潔凈環境可選)
起重量選擇
跨度考量
環境適配
高溫環境 (>40℃)：選擇高溫型電動葫蘆
粉塵環境：提高電氣防護等級至 IP54/IP55
防爆需求：選擇 LXB 型防爆單梁懸掛起重機
操作方式選擇
| 參數類別 | 數值范圍 | 說明 |
|---|
| 額定起重量 | 0.5/1/2/3/5/10 噸 | 標準系列，特殊定制可達 20 噸 |
| 跨度 | 3-16 米 | 標準規格：3/4.5/6/7.5/9/10.5/13.5/16 米 |
| 起升高度 | 6-30 米 | 常用：6/9/12/18 米，根據廠房高度定制 |
| 工作級別 | A3-A5 | A3: 輕級 (≤10% JC);A4: 中級 (25% JC);A5: 中重級 (40% JC) |
| 工作環境 | -25℃~+40℃濕度≤85% | 不適合易燃易爆、腐蝕性環境 |
| 電源 | 三相 AC 380V/50Hz | 標準工業電源，可定制 |
| 運行速度 | 大車：20-30m/min小車：20-30m/min起升：8m/min (單速)0.8/8m/min (雙速) | 變頻可選，實現平滑啟停和精準定位 |
