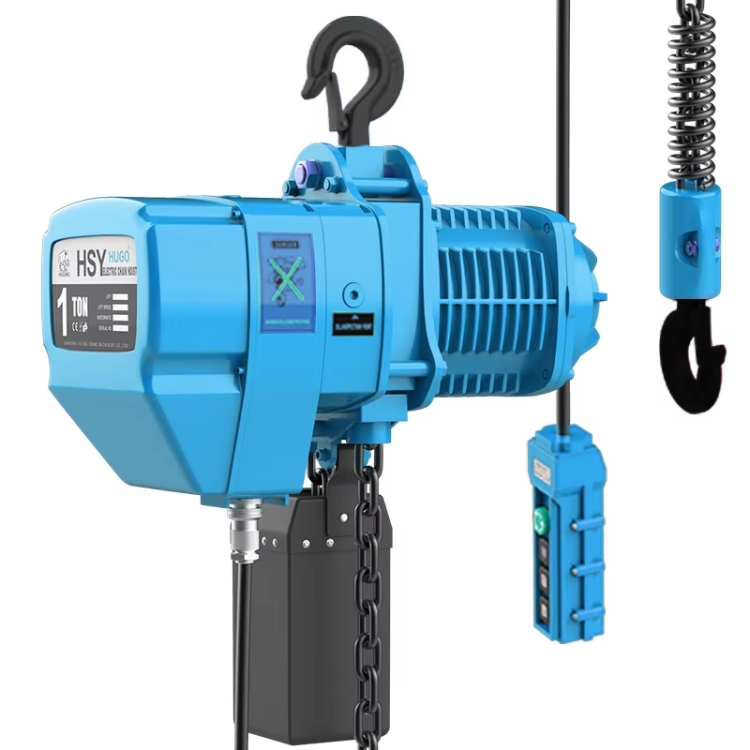

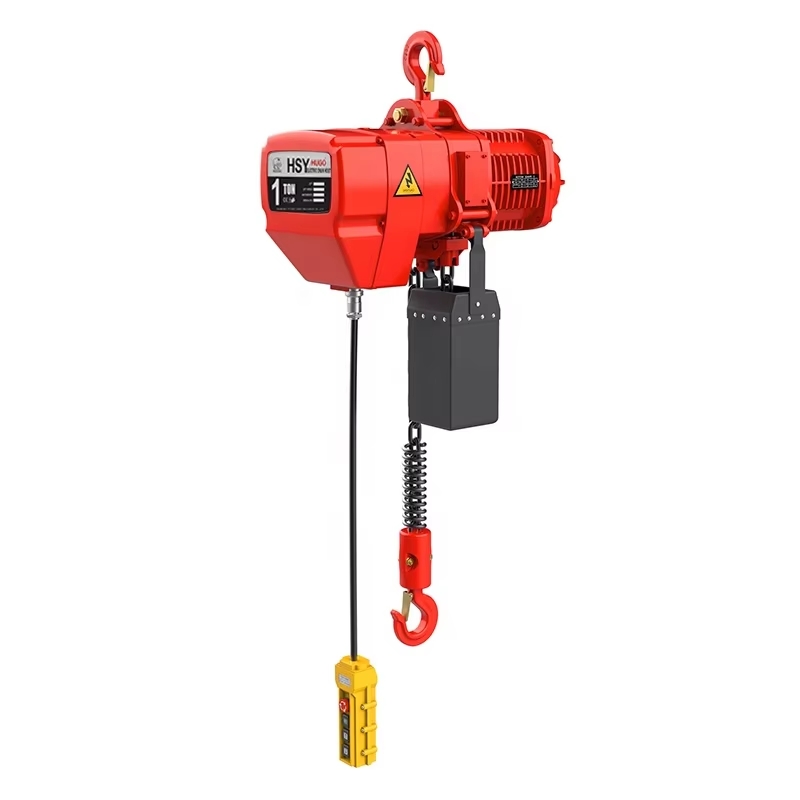

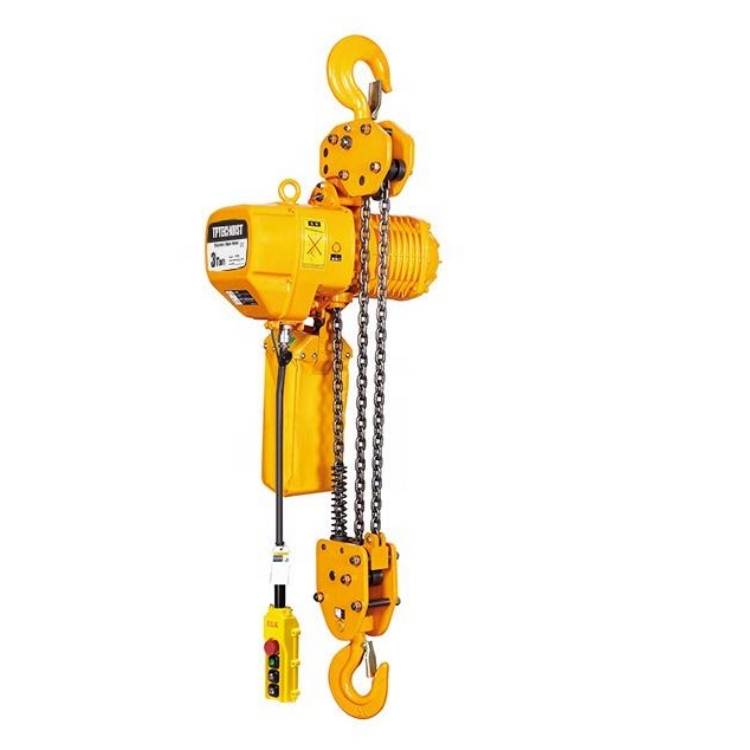

環鏈電動葫蘆是一種輕小型起重設備，采用高強度環形鏈條作為承載介質，通過電動機驅動鏈輪帶動鏈條循環，實現重物垂直升降的機械裝置。與鋼絲繩電動葫蘆相比，它具有體積小、重量輕、凈空高度小、結構簡單、維護便捷等優勢，廣泛應用于工業制造、物流倉儲和建筑施工等領域。

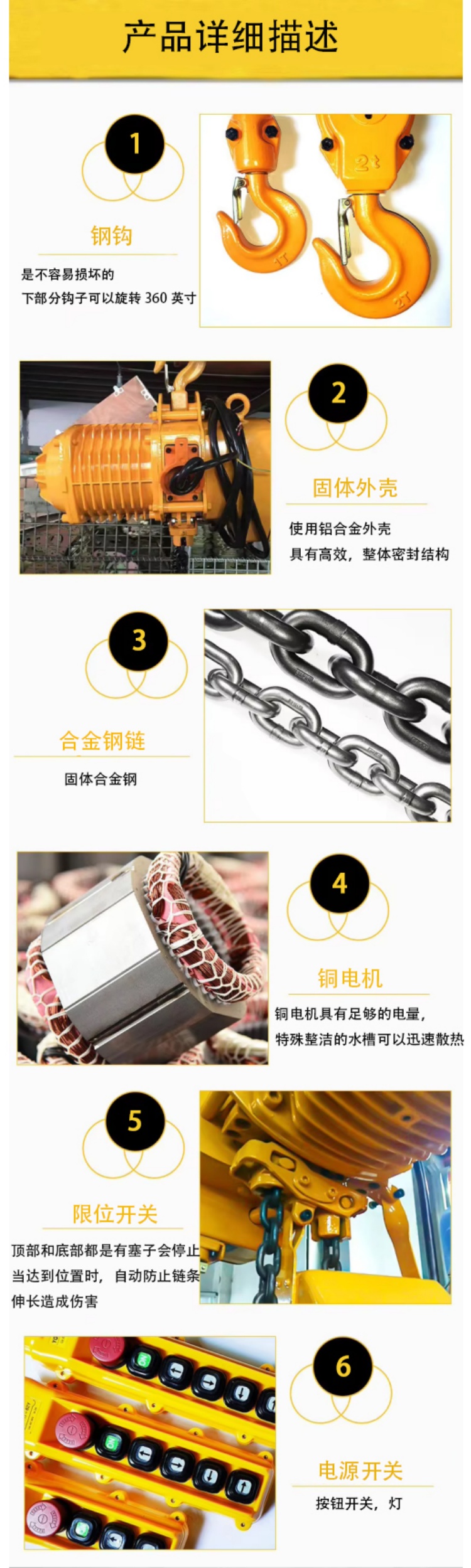

基本組成：
驅動系統：電動機 (通常為錐形轉子制動電機) 提供動力
傳動系統：減速器 (多為三級斜齒輪) 將高速低扭矩轉為低速高扭矩
承載系統：高強度合金鏈條 (80 級 / 100 級) 與鏈輪嚙合，支撐重物
制動系統：常閉式電磁制動器，斷電立即制動，防止墜落
控制系統：按鈕盒 / 遙控器、限位開關、過載保護等安全裝置
工作原理：
電動機通電產生旋轉磁場，帶動轉子運轉
減速器將電機高轉速降至適合起重的低轉速 (通常 10-20r/min)
鏈輪帶動鏈條循環，實現吊鉤升降
斷電時，制動彈簧推動剎車片壓緊，瞬間制動
完整型號示例：JPKK-5-12-H-D
JPKK：產品系列代號 (各廠家不同，如 PK、DHP、HSY 等)
5：額定起重量 (5 噸)
12：起升高度 (12 米)
H：安裝方式 (H - 吊環式，G - 吊鉤式)
D：運行方式 (D - 電動小車，S - 手推小車，無 - 固定式)
緊湊輕量：鋁合金 / 高強度殼體，重量比同噸位鋼絲繩葫蘆輕 30-50%
低凈空設計：最小安裝高度小，適合廠房低矮環境
模塊化結構：零部件通用性強，維修便捷，維護成本低
安全可靠：
雙制動系統 (電磁 + 機械)，斷電即停，防墜落
高強度鏈條，安全系數≥5
多重限位 + 過載保護，確保操作安全
耐用性強：
封閉式齒輪箱，防塵防水，延長使用壽命
鏈條表面硬化處理，耐磨抗腐蝕，壽命可達 10 年
1. 制造業
生產線零部件裝配
模具安裝與調試
機床維修與保養
2. 倉儲物流
倉庫貨物存取 (尤其高位貨架)
港口碼頭小件貨物裝卸
鐵路貨場物料轉運
3. 建筑與裝修
天花板燈具 / 管道安裝
幕墻施工
室內裝飾材料吊運
4. 特殊應用
低凈空場合：廠房高度受限區域 (低凈空型)
防爆環境：化工、礦山 (需選防爆型)
食品醫藥：清潔型 (特殊表面處理，無油污)
野外作業：便攜式 (汽油 / 柴油驅動型)
不適用場景：
吊運熔化金屬或高溫物料
連續 24 小時不間斷作業 (需選更高工作級別)
強腐蝕性環境 (需特殊防腐處理)
起重量：按 "最大吊運物重 × 安全系數 (≥1.25)" 計算，冶金 / 重工業≥1.5
起升高度：根據實際需求，預留 1-2 米余量，避免鏈條觸地
速度選擇：
普通搬運：單速 (8m/min) 足夠
精密裝配：必選雙速 / 變頻，利用慢速 (0.8m/min) 精確定位
頻繁起吊：選變頻型，減少沖擊，延長壽命
安裝方式：
固定點作業：選吊鉤式 (G) 或吊環式 (H)
沿軌道移動：選手推 (S) 或電動小車 (D)
環境適配：
室內干燥：標準型 (IP44)
室外 / 潮濕：防護型 (IP54/55)
粉塵 / 化工：密封型 + 特殊涂層
防爆區域：選 EX 認證防爆型
制動系統：必選雙剎車 (電磁 + 機械)，安全系數≥1.5
限位裝置：上下雙向限位為標配，不可省略
超載保護：精度要求 ±3%，每年校準一次
| 參數項 | 技術要求 | 安全意義 |
|---|
| 鏈條材質 | 80 級 / 100 級合金鋼 (FEC80/100)，抗拉強度≥800MPa | 破斷負荷為額定載荷的 5-6 倍 |
| 制動系統 | 雙剎車 (電磁 + 機械)，制動力矩≥1.5 倍額定力矩 | 一套失效，另一套仍能安全制動 |
| 限位保護 | 上下雙向極限開關 (斷火型) | 防止吊鉤沖頂或墜底 |
| 超載保護 | 額定載荷 105% 預警，110% 切斷電源，精度 ±3% | 防止設備過載損壞 |
| 絕緣等級 | F 級 (155℃) 或 H 級 (180℃) | 適應高強度工作和高溫環境 |

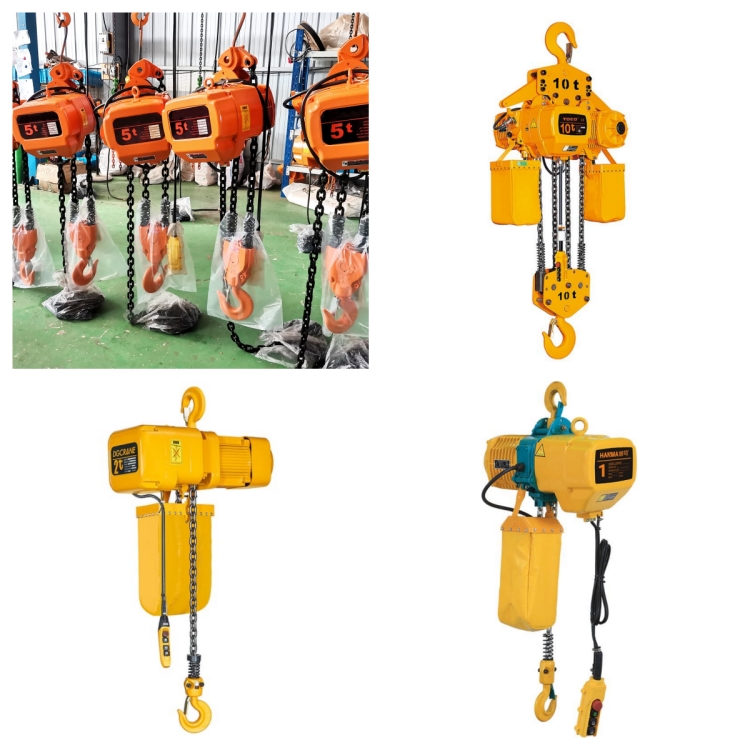

| 鏈條行數 | 單鏈 (0.1t~5t)、雙鏈 (2t~30t)、三鏈 (10t~50t)、四鏈 (20t~100t) | 大噸位需增加鏈條數量 |
