電阻器（俗稱電阻）是電子電路中最基礎、最常用的無源電子元件，核心作用是限制電路電流、分配電路電壓，同時可用于信號分壓、濾波、負載匹配、溫度補償?shù)葓?chǎng)景。它遵循歐姆定律 \(R=\frac{U}{I}\)，即電阻值等于元件兩端電壓與通過電流的比值。
一、核心工作原理
電阻器的本質是利用材料的電阻特性阻礙電流流動：
電流通過電阻器時，自由電子會與材料的原子、離子發生碰撞，產生能量損耗；
損耗的電能轉化為熱能（焦耳熱），因此電阻器工作時會發熱，功率越大發熱越明顯；
不同材料的電阻率不同，電阻率越大，同等尺寸下的電阻值越高。常見電阻材料有碳膜、金屬膜、合金絲等。
二、基本組成結構
普通電阻器的結構相對簡單，主要包括三部分：
電阻體：核心導電部件，決定電阻值大小，由高電阻率材料制成（如碳膜、金屬膜、線繞電阻絲）。
引腳：連接電阻體與電路的金屬導體，通常為銅質鍍錫，具備良好導電性和焊接性，引腳長度和粗細根據電阻功率調整。

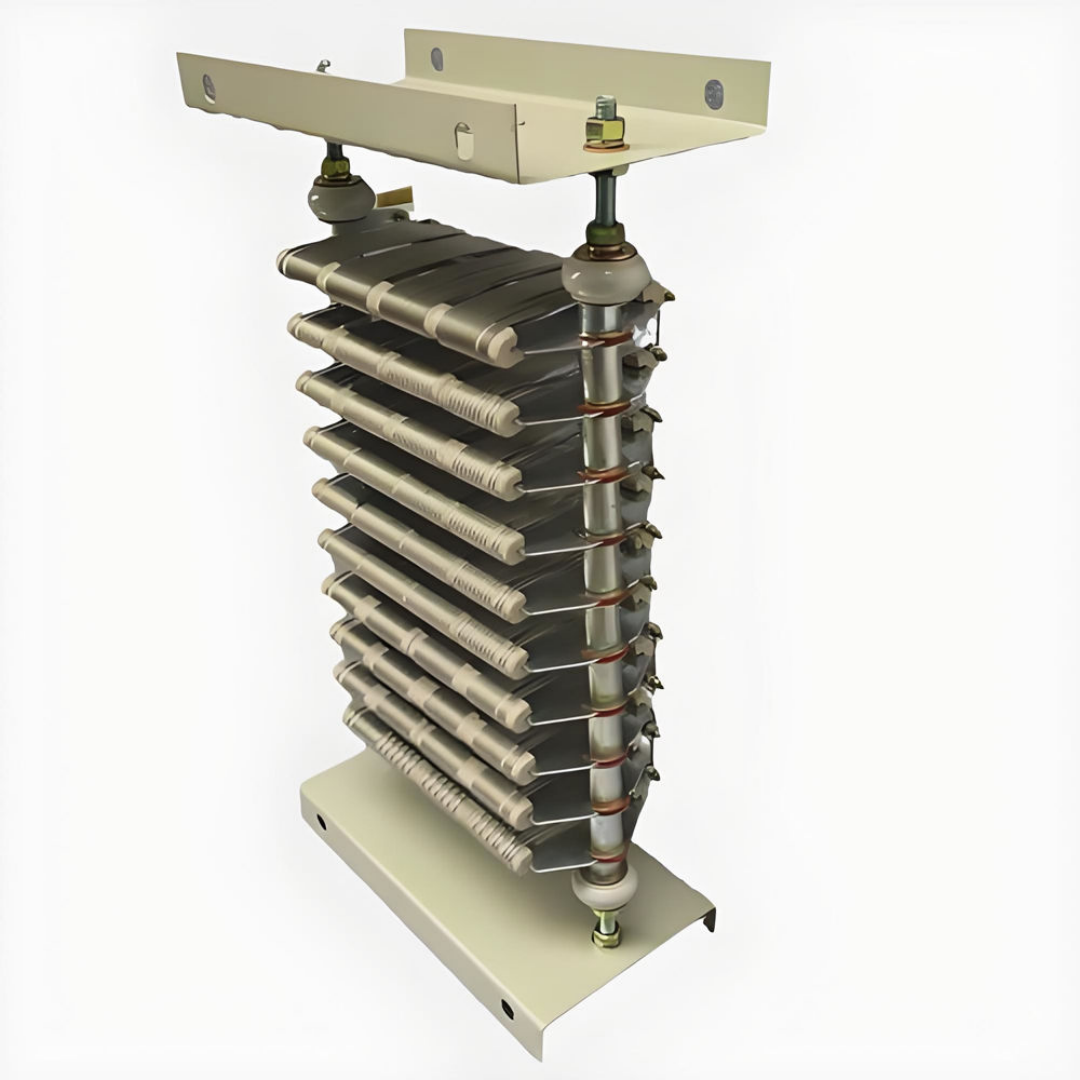

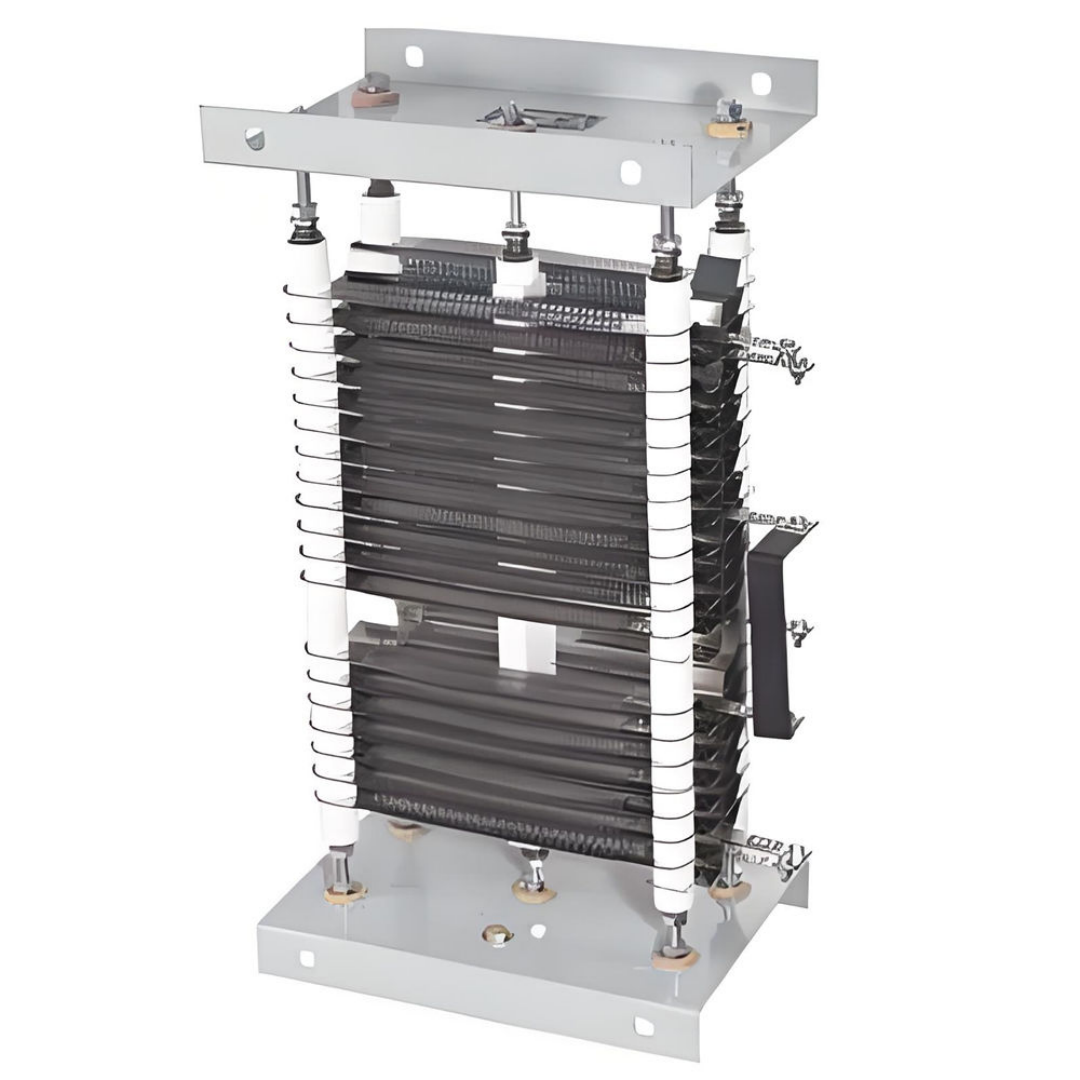

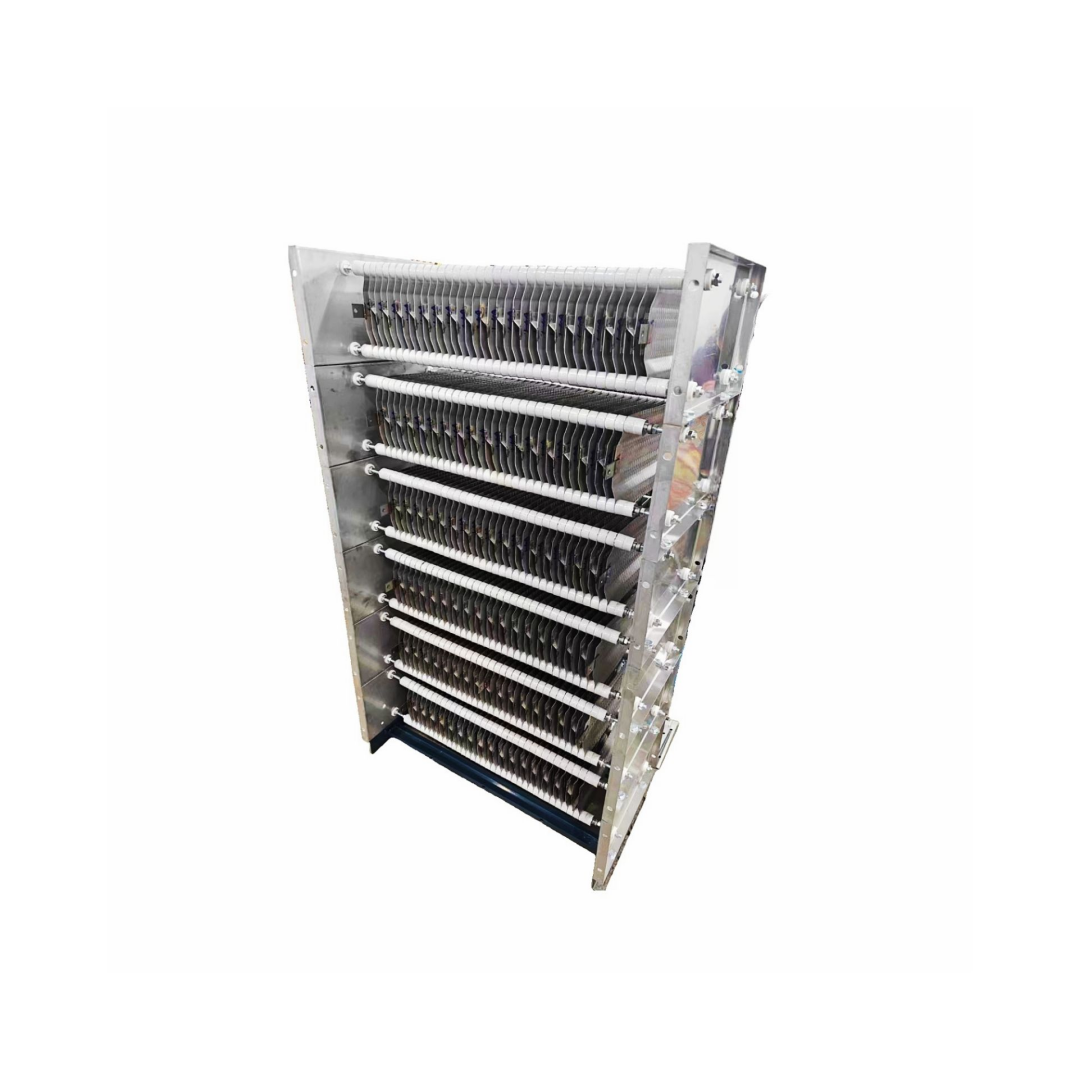

封裝外殼：保護電阻體的絕緣層，小型電阻多為環氧樹脂封裝，大功率電阻采用陶瓷或金屬外殼（利于散熱），外殼上會標注電阻值、功率等參數。
三、關鍵技術參數
選擇電阻器時，需重點關注以下核心參數，確保與電路需求匹配：
標稱阻值：電阻器標注的電阻值，單位為歐姆（Ω），常用倍率單位有千歐（kΩ）、兆歐（MΩ），遵循E 系列標準（如 E24 系列包含 24 種常用阻值）。
允許誤差：實際阻值與標稱阻值的偏差范圍，普通電阻為 ±5%~±10%，精密電阻為 ±0.1%~±1%。
額定功率：電阻器長期連續工作允許消耗的最大功率，超過該值會因過熱燒毀。常見功率規格有 1/8W、1/4W、1/2W、1W、2W 等，大功率電阻可達數十至數百瓦。
溫度系數：描述阻值隨溫度變化的程度，單位為 ppm/℃（每攝氏度百萬分之一），數值越小穩定性越好。金屬膜電阻溫度系數通常為 ±50ppm/℃，精密電阻可低至 ±10ppm/℃。
耐壓值：電阻器兩端允許施加的最大電壓，超過該值會發生擊穿短路，高壓電路需選用高耐壓電阻。
四、參數標注方法
電阻器的參數通常通過色環標注或數字標注體現：
色環標注：適用于插件電阻，常見四環電阻和五環電阻。
四環電阻：第 1、2 環為有效數字，第 3 環為倍率，第 4 環為誤差；
五環電阻：第 1、2、3 環為有效數字，第 4 環為倍率，第 5 環為誤差（精度更高）。
色環顏色對應數值：棕 1、紅 2、橙 3、黃 4、綠 5、藍 6、紫 7、灰 8、白 9、黑 0；誤差環：金 ±5%、銀 ±10%。
數字標注：適用于貼片電阻，如 “103” 表示 \(10\times10^3=10kΩ\)；“470” 表示 \(47\times10^0=47Ω\)；精密貼片電阻會標注 “R” 表示小數點，如 “1R5”=1.5Ω。
五、安裝與使用注意事項
功率匹配：實際電路中電阻消耗的功率不得超過額定功率，若功率余量不足，需并聯或串聯大功率電阻，或加裝散熱片。
精度選擇：普通分壓、限流電路選用 ±5% 誤差的碳膜電阻即可；精密測量、校準電路需選用 ±1% 及以上精度的金屬膜或精密電阻。
布線要求：高頻電路中，線繞電阻的電感效應會影響電路性能，需選用無電感的金屬膜電阻或貼片電阻。
散熱防護：大功率電阻工作時發熱量大，需遠離熱敏元件，必要時安裝散熱支架，避免因過熱影響周邊元件。
焊接注意：焊接貼片電阻時，需控制烙鐵溫度和焊接時間（建議≤3 秒），防止高溫?fù)p壞電阻體。
六、典型應用場景
限流與保護：串聯在 LED 電路中限制電流，防止 LED 燒毀；
電壓分壓：多電阻串聯組成分壓電路，獲取電路中不同的電壓值；
信號調理：在運算放大器電路中作為反饋電阻，調整放大倍數；
溫度檢測：熱敏電阻用于溫度傳感器，實現溫度的測量與控制；
過壓保護：壓敏電阻并聯在電源輸入端，吸收浪涌電壓保護后級電路。
